Les fichiers de coordonnées de profils d'aile établis par les laboratoires d'aérodynamique et publiés dans la littérature ou sur le web se présentent dans des formats d'écriture aussi divers que variés. Il s'est donc avéré nécessaire, pour que Wings puisse les utiliser dans ses utilitaires de calcul, d'introduire une norme qui rende l'ensemble de ces fichiers cohérents entre eux.
Le format propre à Wings est en fait une synthèse des différents formats habituellement utilisés. Le profil est décrit en partant du bord de fuite à l'abscisse 100 (pour 100% de la corde) jusqu'au bord d'attaque d'abscisse 0 (0% de la corde) en décrivant l'extrados puis retour au bord de fuite en décrivant l'intrados.
Par ailleurs une loi de répartition des points le long de l'axe x permet de moduler la densité des points de manière à densifier les points dans les régions où le rayon de courbure du contour du profil est faible (bord d'attaque) et à les espacer là où le rayon de courbure est grand.
La distribution x(i) des points i le long de l'axe x est décrite par l'expression :

Un filtre a donc été conçu pour permettre à l'utilisateur de transformer automatiquement un fichier de coordonnées de profil écrit dans un format quelconque, dans un format utilisable par le logiciel. Les fichiers téléchargeables sur des sites tels que celui de l'UIUC se présentent généralement sous forme de fichiers textes composés de deux colonnes correspondant respectivement aux abscisses et aux ordonnées. Il suffit donc dans un premier temps de télécharger le fichier du profil choisi et de l'enregistrer dans un répertoire quelconque : par exemple le fichier xag27.dat des coordonnées de l'AG27 téléchargé sur le site UIUC.

• METHODE AUTOMATIQUE

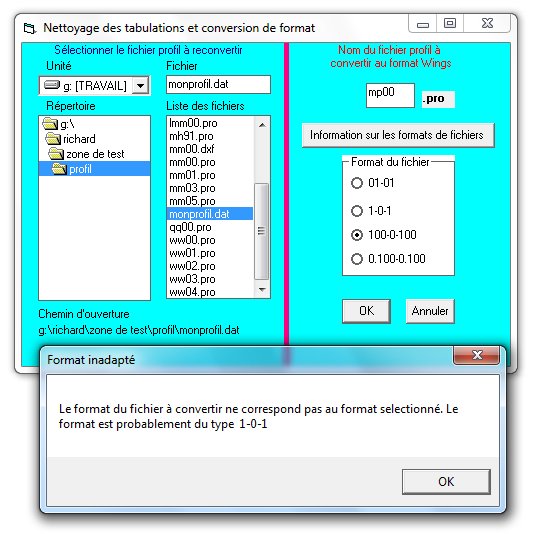

Lancer ensuite le filtre de conversion. Si le format indiqué n'est pas celui du filtre, le logiciel va effectuer une reconnaissance automatique du format du fichier et conseiller le format adapté.

Cliquer sur la case correspondant au fichier recommandé puis sur OK,  le fichier monprofil.dat sera remplacé par le fichier mp00.pro

• METHODE MANUELLE

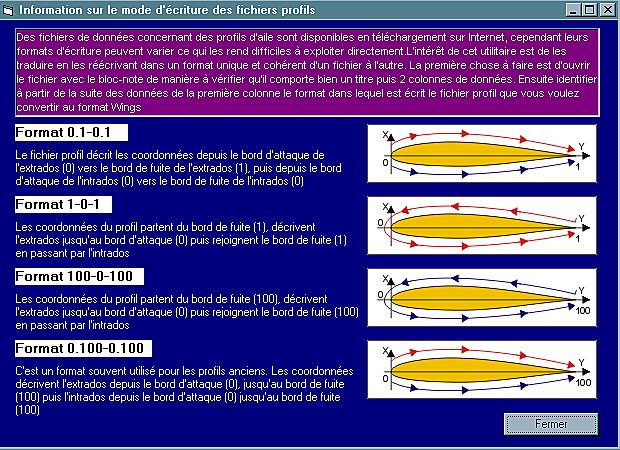

Si le logiciel ne parvient pas à reconnaitre le format de monprofil.dat, il est nécessaire dans un premier temps d'examiner le fichier au moyen d'un éditeur de texte . Dans un premier temps repérer le format dans lequel est écrit le fichier. Dans un second temps, il est nécessaire de faire un peu de ménage en faisant disparaître des données ou les caractères qui ne se rapportent pas directement aux coordonnées ainsi que les tabulations inutiles. Enregistrer ensuite le fichier nettoyé sous forme de fichier texte

Un moyen simple de faire le nettoyage avec Notepad (bloc-notes) consiste à ouvrir le fichier importé (xag27.dat) au moyen du Bloc-notes de Windows. En premier lieu, verifier que

• dans le cas des fichiers de format 1-0-1, la première  et la dernière donnée de la première colonne doivent avoir pour valeur 1,  si ce n'est pas le cas changer ces valeurs pour qu'elles soient égales à 1.
• Pour les fichiers de format 0-1,0-1, la première  et la dernière donnée de la première colonne doivent avoir pour valeur respective 0 et 1.
• Si l'on est dans le format 100-0-100, la première  et la dernière donnée de la première colonne doivent avoir pour valeur 100
• Pour le format 0-100,0-100  la première  et la dernière donnée de la première colonne doivent avoir pour valeur respective 0 et 100.

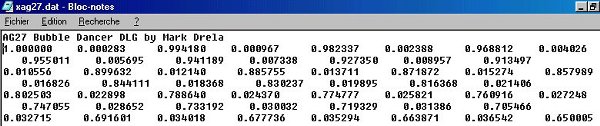

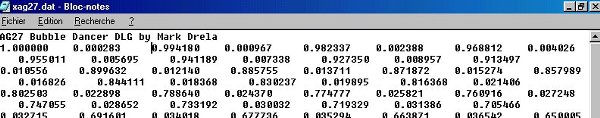

On constate immédiatement dans l'exemple choisi que des tabulations inopportunes vont perturber le fonctionnement du filtre

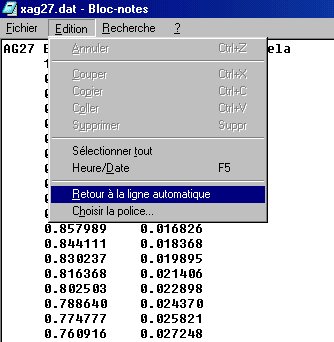

Dérouler le menu Edition et cliquer sur Retour à la ligne automatique

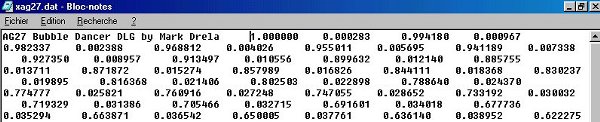

Le fichier de données va apparaître comme ci-dessus. Placer le curseur devant 1.000000 et appuyer sur Entrée

1.000000 va venir se placer au debut de la deuxième ligne

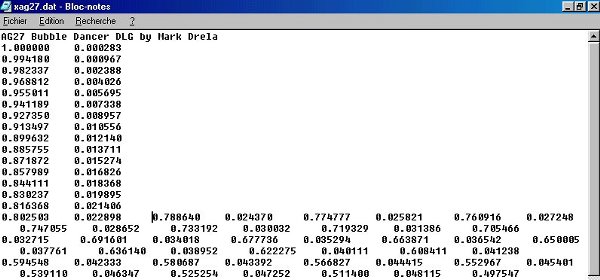

Placer le curseur devant 0.994180 et appuyer de nouveau sur Entrée



Répéter l'opération jusqu'à la fin du fichier

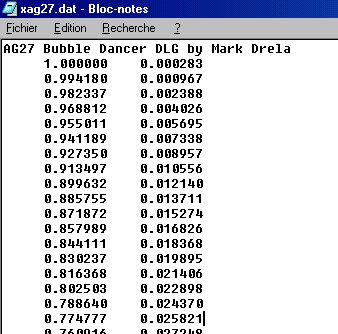

Le fichier se présente alors sous forme de 2 colonnes de données
Dans le menu Edition sélectionner Enregistrer

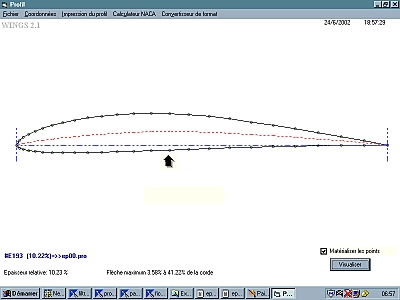

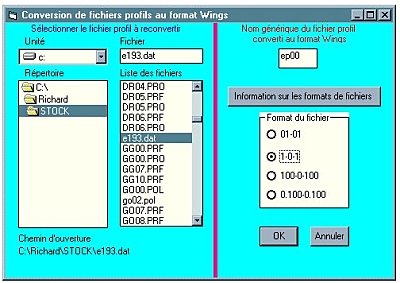

 Une fois l'opération de nettoyage des tabulations effectué on peut appliquer le filtre de conversion. Si par exemple on a importé le fichier profil de l'Eppler 193 sous la forme du fichier e193.dat .On peut, après un nettoyage eventuel, appliquer le filtre de conversion qui se trouve dans la barre de menu de la page Profil. Par exemple le fichier ep00.dat donne après filtrage donne un fichier e193.pro qui est utilisable par Wings



Fichier e193.dat    téléchargé	Filtre de conversion	Fichier ep00.pro au format Wings
E193  (10.22%)     1.00000  0.00000    0.99661  0.00051    0.98674  0.00220    0.97108  0.00522    0.95023  0.00932    0.92452  0.01415    0.89414  0.01957    0.85945  0.02558    0.82096  0.03215    0.77923  0.03914    0.73484  0.04643    0.68839  0.05382    0.64052  0.06112    0.59187  0.06808    0.54306  0.07437    0.49458  0.07955    0.44673  0.08333    0.39979  0.08552    0.35403  0.08604    0.30968  0.08488    0.26696  0.08214    0.22620  0.07807    0.18781  0.07285    0.15218  0.06664    0.11968  0.05958    0.09061  0.05183    0.06525  0.04354    0.04383  0.03489    0.02652  0.02610    0.01344  0.01741    0.00465  0.00917    0.00026  0.00192    0.00129 -0.00373    0.00819 -0.00837    0.02044 -0.01250    0.03791 -0.01586    0.06049 -0.01839    0.08801 -0.02008    0.12026 -0.02097    0.15697 -0.02110    0.19778 -0.02059    0.24227 -0.01954    0.28998 -0.01806    0.34035 -0.01627    0.39280 -0.01429    0.44672 -0.01223    0.50145 -0.01018    0.55630 -0.00823    0.61059 -0.00644    0.66364 -0.00485    0.71479 -0.00350    0.76339 -0.00239    0.80882 -0.00153    0.85050 -0.00090    0.88788 -0.00048    0.92048 -0.00018    0.94794  0.00010    0.97003  0.00033    0.98640  0.00034    0.99655  0.00014    1.00000  0.00000		#E193  (10.22%)=>>ep00.pro  100           0   93.72095      1.200386   87.46667      2.288552   81.26187      3.320657   75.13101      4.39035   69.0983       5.345722   63.18754      6.220728   57.42207      7.04033   51.82463      7.738615   46.41732      8.21833   41.22147      8.512789   36.2576       8.607098   31.54529      8.516108   27.10314      8.231203   22.94867      7.830747   19.0983       7.314512   15.56721      6.698621   12.36933      6.074354   9.517293      5.310742   7.02235       4.491218   4.894347      3.72701   3.141683      2.856136   1.771274      2.085927   0.7885293     1.26764   0.1973269     0.624391   0             0   0.1973274    -0.4011928   0.7885305    -0.8182621   1.771276     -1.160975   3.141685     -1.482412   4.89435      -1.712569   7.022353     -1.907817   9.517297     -2.036968   12.36934     -2.098906   15.56721     -2.110605   19.0983      -2.069366   22.94868     -1.983207   27.10314     -1.860133   31.54529     -1.708922   36.25761     -1.5379   41.22148     -1.3569   46.41733     -1.150053   51.82464     -0.9481397   57.42208     -0.7584922   63.18755     -0.5700735   69.0983      -0.4084756   75.13102     -0.2649093   81.26188     -0.1494612   87.46668     -6.179037E-02   93.72095      1.99998E-04   100           0
